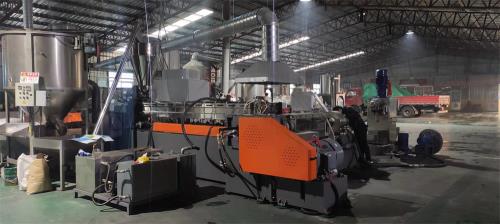

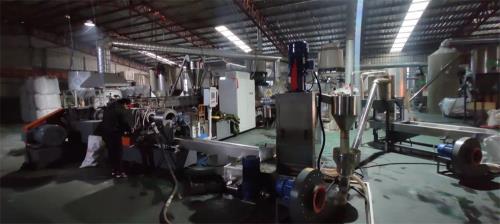

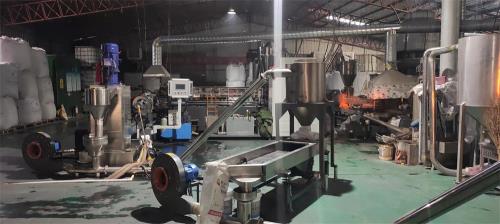

PE護套料造粒機_PE護套料造粒機_佳德塑機JDL-75B/180雙階水環熱切造粒機組一、系統機組技術參數Ⅰ、機器顏色：主機為：公司標色；電柜為：電腦色；防護罩：黃色Ⅱ、擠出工藝：雙螺桿喂料機-----JDL-75B雙螺桿---—液壓板式自動換網—-—JDL-180單螺桿擠出機——-液壓板式自動換網-——-水冷模面熱切造粒輔機-——高壓水泵-----離心脫水機------旋風分離器-----風冷加長振動篩------成品料倉-------PLC觸摸屏控制Ⅲ、加工物料：PE護套料產 能：500-600公斤/小時注意事項：取決于客戶的配方、工藝、生產條件設備特點：這套設備主機是環保型；主機設備不需要接外循環水系統;自帶循環冷卻統是我公司發明專利產品（發明專利號：CN201911312134.6）1.最大好處：主機0水排放；無水污染；環保好過2.雙螺桿齒輪箱冷卻采用：采用環保冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，不用擔心長時間使用水冷卻會產生水垢把冷卻器堵住，導致齒輪箱損壞3.單螺桿齒輪箱冷卻采用：采用環保冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，不用擔心長時間使用水冷卻會產生水垢把冷卻器堵住，導致齒輪箱損壞4.真空泵采用環保冷卻系統（環保型：發明專利號：CN201911312115.3）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統,5.雙階主機水箱冷卻系統采用：采用環保冷卻系統（環保型：公司發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統6.節能:普通筒體筒體冷卻；例如：第5區溫度超高；這是電子閥導通；第5區冷卻回水就會影響第六區和第四區的溫度下降；就會導致第四六區加溫；這種情況會一直循環出現；導致電費浪費；我們現在采用環保型就徹底解決這個問題；我們設備比同類設備節能:10-15%電費二. 技術配置（一）雙螺桿主喂料系統 1) 雙螺桿主喂料機：功率：1.1kw三晶,變頻調速器；料斗不銹鋼料斗（二）JDL-75B雙螺桿擠出機1、減速箱，減速及扭矩分配部分合為一體，結構緊湊；輸出軸轉速：500rpm；輸入軸轉速：1480rpm；滾針軸承選擇日本“IKO”，軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承；齒輪采用優質合金材料，精度按ISO1328-1995圓柱齒輪精度制造，齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整，保證齒輪強度，齒向載荷均勻，強度高，噪音低，振動低；潤滑油型號為：150#中負荷齒輪油（油品需客戶自購）2）減速箱冷卻系統；油泵功率：0.55kw；采用環保風冷卻系統（環保型：公司發明專利號：CN201911312134.6）不需要接外循環水冷卻3、主機1）交流電機；功率：132kw；“利多”電機，三晶或羅賓漢,變頻調速器，4、螺桿1）直徑：φ71mm；長徑比：44:1；螺桿為積木式結構；分為輸送螺塊、混煉螺塊、捏合螺塊以及反旋螺塊；螺桿組件串聯式排列組合；2）芯軸：采用高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA，調質硬度HB300-350；螺紋元件與芯軸為漸開線聯接；強度高，承載負荷大，拆裝組合方便；3）螺紋元件材質為優質高速工具鋼6542，高溫真空淬火熱處理；整體硬度：HRC60-64；5、料筒1）材質：45#鋼為基體，∞內孔采用優質雙合金襯套；L=240mm/節，共十一節；第一節筒體為進料筒體，第六區為自然排氣口，第九區為抽真空筒體；其余筒體為閉口筒體；筒體采用水冷卻；2）加熱區段：進料區不加熱，其他采用優質鑄鋁加熱器。6.真空泵采用環保冷卻系統（環保型：發明專利號：CN201911312115.3）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，節約水成本：2.2KW真空泵是每小時用水量是：0.25立方，24小時*0.25立方*300天* 3元水費=5400元水費/年7、液壓板式自動換網系統：1）換網器，板式過濾自動換網器，流量截面為圓形；液壓與單螺桿共用（三）單雙連接體：一套（四）JDL-180單螺桿擠出機1、減速箱：采用ZLYJ系列專業為單螺桿橡塑擠出機配套設計的高精度硬齒面帶推力座的齒輪傳動裝置，設計采用JB/T8853-2001《圓柱齒輪減速機》規定的各項技術規范，輸出軸采用高強度42CrMo，其他齒輪和軸類零件采用高強度20CrMnTi材料；齒輪經滲碳、淬火、磨齒工藝加工，齒輪精度高、硬度高；齒輪精度為GB10095-88,6級，齒面硬度在HRC-54～62，在空心輸出軸前端配置推力軸承，承受螺桿工作時的軸向推力，整機體積小、承載能力高，傳動平穩、噪聲低、效率高。當油位低于油標位置時，請?zhí)砑又胸摵晒I(yè)齒輪油L-CKC220或L-CKC320（油品需客戶自行采購）采用環保風冷卻系統（環保型：公司發明專利號：CN201911312134.6）不需要接外循環水冷卻2.主電機:1）交流電機；功率：55kw, “欣涔”或“江淮”電機，三晶或羅賓漢,變頻調速器3、螺桿1）直徑：φ180mm；長徑比：9:1；材質為38CrMoALA氮化處理，氮化HV950-1050，深0.6-0.75mm，脆性不大于II級，螺桿外表鍍硬鉻處理；4) 螺桿芯部采用通水冷卻4、料筒1）材質為38CrMoALA氮化處理，氮化HV950-1050，深0.6-0.75mm，脆性不大于II級；2）螺筒采用水冷卻；筒體上開槽，盤銅管，通冷卻油；螺筒上加防護罩，不銹鋼材質；3) 加熱區段：采用優質鑄鋁加熱器5、水循環冷卻系統1）水泵泵電機功率：1.5kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，2）采用環保風冷卻系統（環保型：公司發明專利號：CN201911312134.6）不需要接外循環水冷卻6、液壓板式自動換網系統：與雙螺桿公用1）換網器，板式過濾自動換網器，流量截面為圓形；2）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；（油品需客戶自行采購）7、熱切機頭裝置：1) 熱電偶與壓力傳感器分開安裝，分別用于檢測溫度和壓力（五）水環模面熱切輔機系統1）水環模面熱切造粒機：4級電機，功率1.5kw；熱切刀一套、電機聯軸器一件,“三晶”變頻調速器器2）水環切粒罩：臥式，不銹鋼材質；一件；推拉式結構;帶剎車裝置;熱切罩與機頭分離開有足夠空間;操作方便;水環切粒罩與法郎為一體式;3）水泵一臺，功率3kw；加大型導流槽：不銹鋼材質，4）離心脫水機：一臺，電機功率11kw，加大型水箱為優質不銹鋼材質；5）加長振動篩：一臺，L=2.5m，電機采用:震動專用電機;震動量可以調節大小:電機功率率:0.55KW兩臺;振動篩篩網采用三層分離物料;大孔直徑φ8mm，小孔直徑φ2.5mm，不銹鋼材質，振動篩出廠時；振動量調節到最小；6）一級旋風分離器：φ800mm，不銹鋼材質；一件；采用φ130mm不銹鋼管聯接；3kw物料輸送風機；7）風吹成品料倉：一套，1m³料倉一件，不銹鋼材質；采用φ130mm不銹鋼管聯接；4kw物料輸送風機；管道料造粒機 http://m.ts212.com/
