PE管道料造粒機_PE管道料造粒機_佳德智能裝備科技有限公司 110升密煉機/JDL-150單螺桿造粒機組

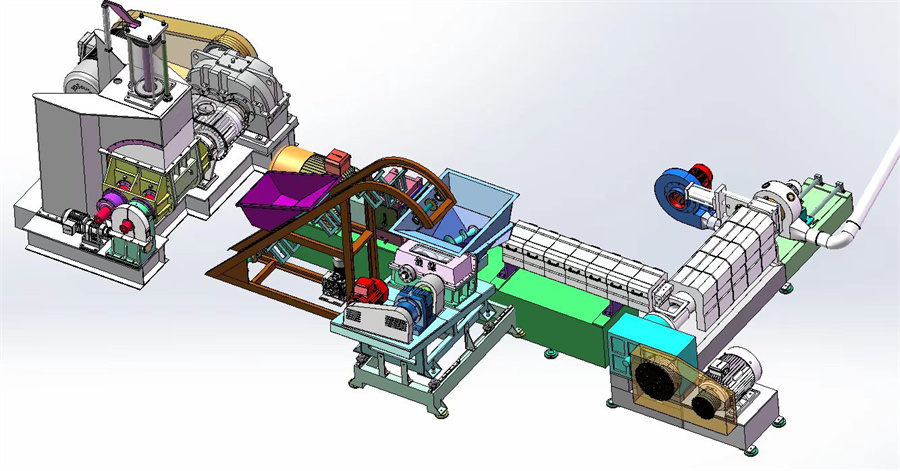

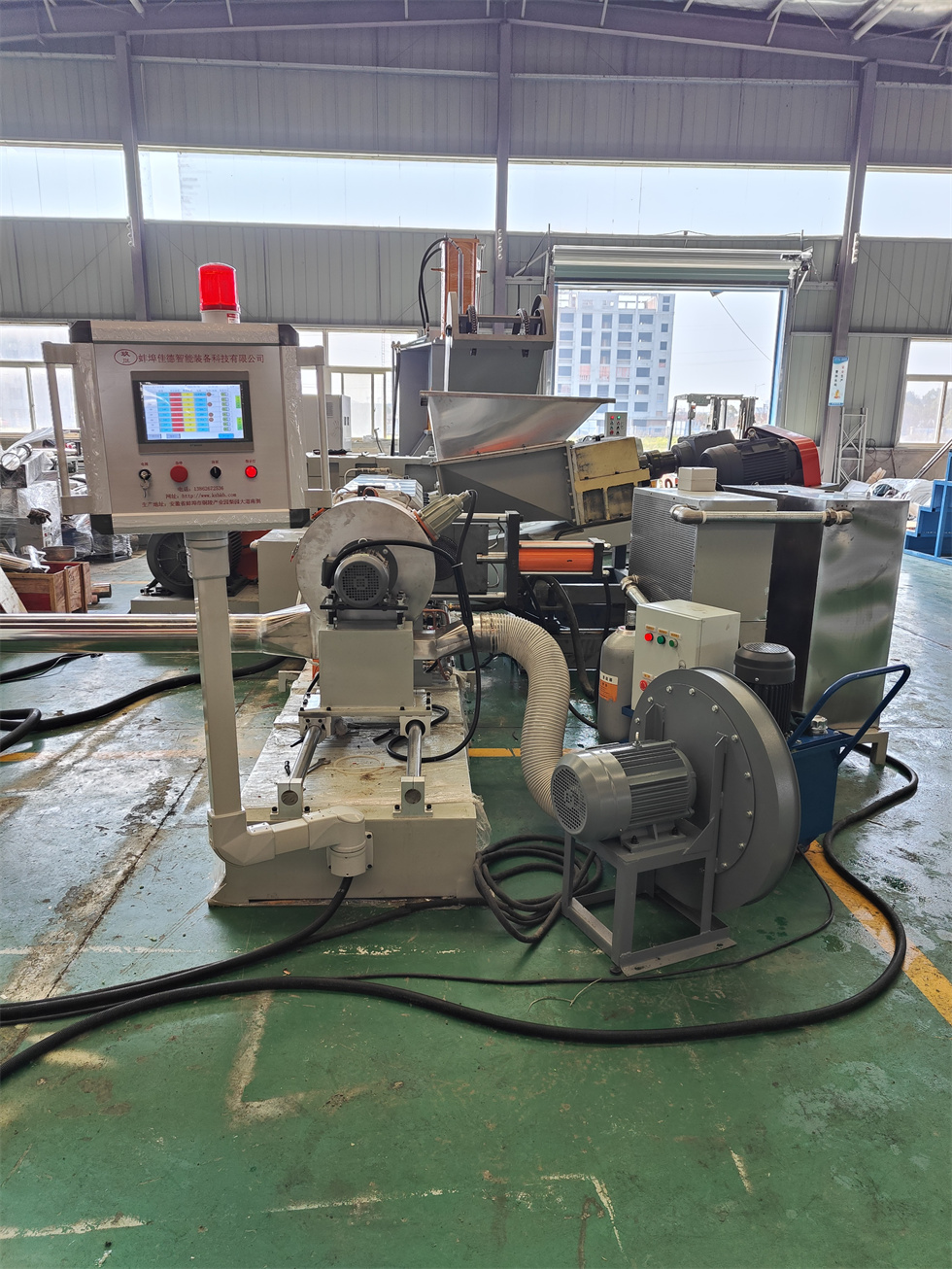

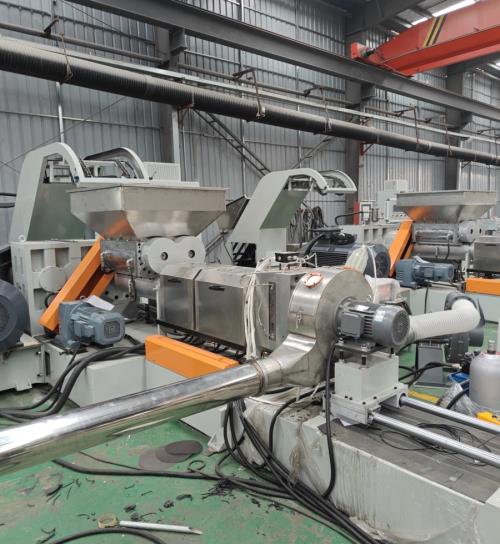

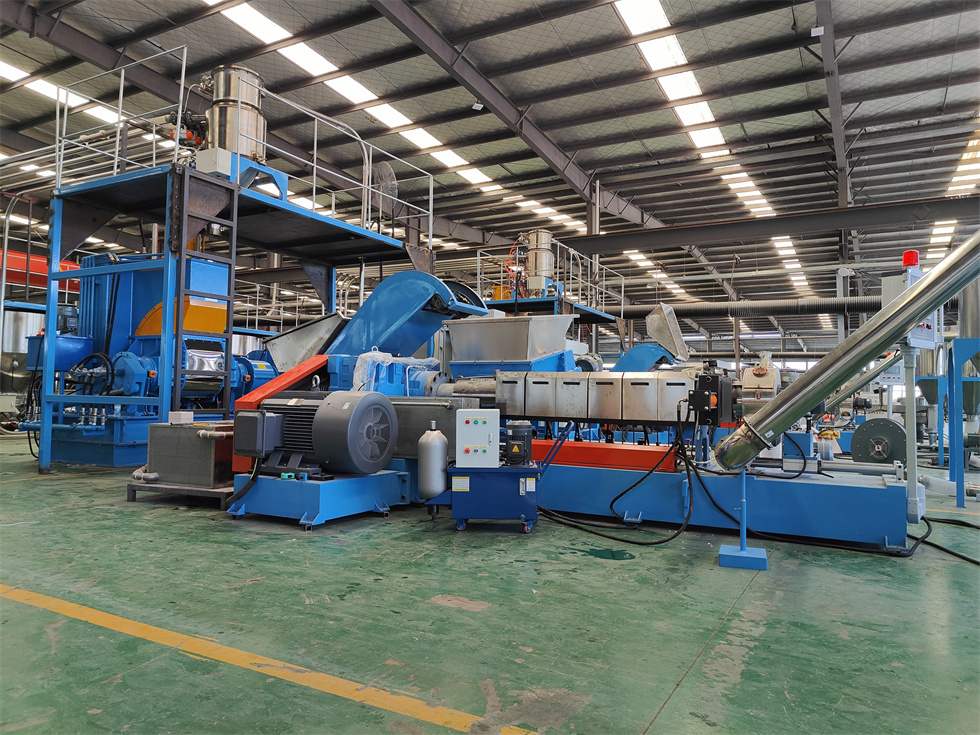

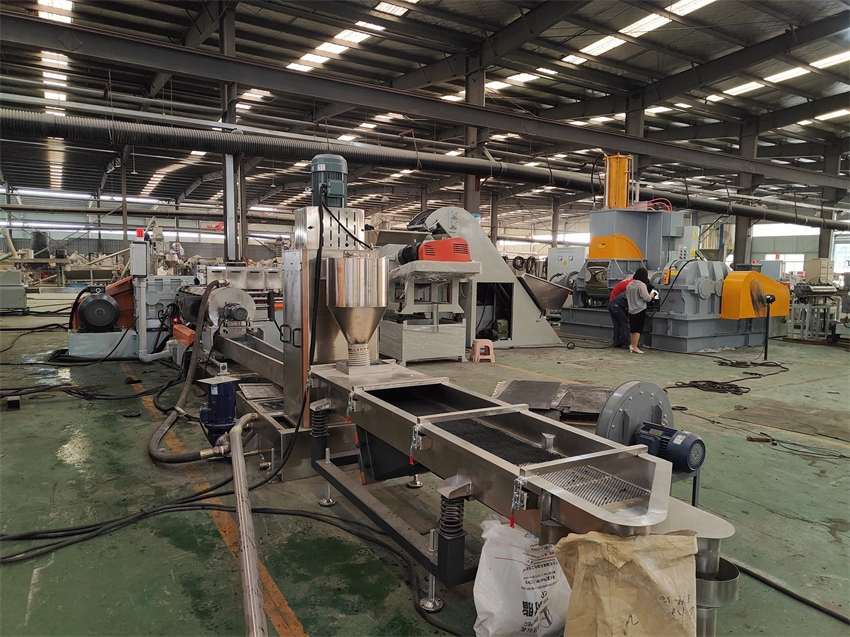

一、系統機組技術參數Ⅰ、機器顏色：主機為：公司標色；電柜為：電腦色；防護罩：黃色Ⅱ、擠出工藝：（一粉二顆粒五小料---自動配料系統）另外報價---110L密煉機——自動提升機——錐雙強制喂料機——JDL-150單螺桿擠出機----液壓板式換網系統—-----磨面熱切機頭----——一級旋風分離器---——二級旋風分離器-----三級旋風分離器------2.5m加長振動篩----——1噸風冷成品料倉----噸袋自動稱重系統-------主機采用：PLC控制Ⅲ、加工物料：PE+70%-85%碳酸鈣產 能：700-1000公斤/小時（取決于客戶的配方、工藝、生產條件）二. 技術配置：110升密煉機 （二）自動翻斗提升機：1、上料電機功率：1.5kw；提升料斗為不銹鋼材質，需滿足300kg/鍋，確保安全。2、將捏煉機捏煉后的團狀物料輸送至錐雙喂料機內。（三）錐雙強制喂料機：一臺1）電機功率：15kw，采用杰特或羅賓康,變頻調速器，喂料螺桿：錐形雙螺桿強制下料，主軸使用鎳鉻鉬合金鋼制經調質處理，氮化鍍鉻處理，表面光潔度高。螺旋葉片使用鑄不銹鋼，表面渡硬鉻處理。2）喂料體：使用不銹鋼板焊接制成，內表面拋光、鍍硬鉻處理，光潔耐磨。喂料斗：使用不銹鋼板焊接制成，內表面拋光、鍍硬鉻處理，光潔耐磨；采用鎖扣式安裝防護罩，要求便于更換和維修保養。3) 錐雙喂料機與單螺桿連接為哈佛式結構；（四）JDL-180擠出機1、減速箱：采用ZLYJ系列專業為單螺桿橡塑擠出機配套設計的高精度硬齒面帶推力座的齒輪傳動裝置，設計采用JB/T8853-2001《圓柱齒輪減速機》規定的各項技術規范，輸出軸采用高強度42CrMo，其他齒輪和軸類零件采用高強度20CrMnTi材料；齒輪經滲碳、淬火、磨齒工藝加工，齒輪精度高、硬度高；齒輪精度為GB10095-88,6級，齒面硬度在HRC-54～62，在空心輸出軸前端配置推力軸承，承受螺桿工作時的軸向推力，整機體積小、承載能力高，傳動平穩、噪聲低、效率高。當油位低于油標位置時，請?zhí)砑又胸?fù)荷工業齒輪油L-CKC220或L-CKC320（油品需客戶自行采購）2 .齒輪箱冷卻系統1）減速箱冷卻系統；油泵功率：0.75kw；采用板式冷卻器，3平方3、主電機：:1）交流電機；功率：90kw“蒙特或杰特”永磁電機，比普通電機節能：10%-15% 變頻器采用：杰特或羅賓康變頻調速器4、螺桿1）直徑：φ150mm；長徑比：15:1；材質為38CrMoALA氮化處理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II級。螺桿表面鍍硬鉻處理；提高耐磨度。2）螺桿芯部通水冷卻；5、料筒1）材質為38CrMoALA氮化處理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II級；2）螺筒采用水冷卻，盤銅管加強制作工藝改進，銅管孔焊接嘴滿焊并帶加強固定，防止此處漏水；料筒外加不銹鋼防護罩，要求防護罩與機座相聯；3）加熱區段：采用優質紅外線或鑄鋁加熱器6、水冷卻系統1）水泵泵電機功率：0.75kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，2）不銹鋼冷卻水箱，水箱里面帶凈化功能，板式冷卻器2個,每個3平方3）不銹鋼水箱必須要放-30度防凍液（防凍液乙二醇）7、液壓板式換網器：通水控溫1）換網器，板式過濾自動換網器，流量截面為圓形；2）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；（油品需客戶自行采購）8、熱切機頭裝置：1) 熱電偶與壓力傳感器分開安裝，分別用于檢測溫度和壓力（五）風冷模面熱切輔機系統1）風冷模面熱切造粒機：4級電機，功率1.5 kw；熱切刀一套、電機聯軸器一件，熱切采用4把刀片切粒，調速控制：采用：杰特或羅賓康,變頻調速器；2）切粒罩：對吹式，不銹鋼材質；一件；推拉式結構;帶剎車裝置;熱切罩與機頭分離開有足夠空間;操作方便3）一級旋風分離器：φ800mm，不銹鋼材質；一件；采用φ130mm不銹鋼管聯接；5.5kw物料輸送風機；4）二級旋風分離器：φ800mm，不銹鋼材質；一件；采用φ130mm不銹鋼管聯接；4kw物料輸送風機；5）加長振動篩：一臺，L=2.5m，電機采用:震動專用電機;震動量可以調節大小:電機功率率:0.55KW兩臺;振動篩篩網采用三層分離物料;大孔直徑φ8mm，小孔直徑φ2.5mm，不銹鋼材質，6）三級旋風分離器：φ800mm，不銹鋼材質；一件；采用φ130mm不銹鋼管聯接；4kw物料輸送風機；7）風吹料倉：一套，1m料倉一件，不銹鋼材質；采用φ130mm不銹鋼管聯接；4kw物料輸送風機。微信圖片_20230903095943.jpg
